2012年02月04日

コンクリート打設

1202
一昨日の木曜日、ここ池田川西界隈は午後から雪雲が流れてきて雪模様・・・<三家族の家>の現場もご覧の通り。

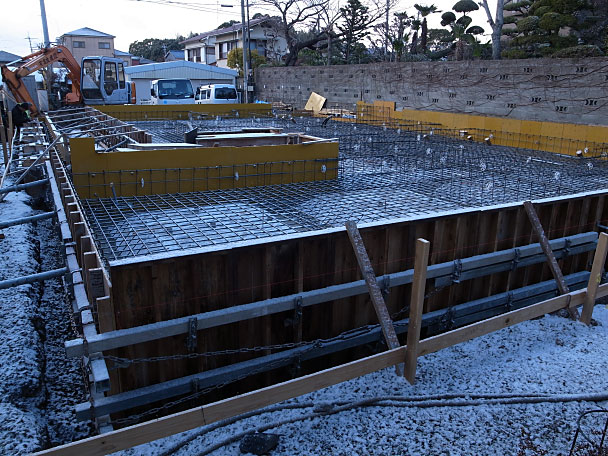

雪景色の現場
ご町内の郵便局に行ったついでに覗いた現場・・・現場は事務所から徒歩5分弱なので気楽に寄れます (^^)
以下6点ともGR DIGITAL III


明けて昨日の朝、我が家の玄関先に吊るした温度計を見ると7時過ぎで氷点下6℃、ワオ!
これでは鉄筋に付着した雪が凍結してしまい、コンクリート打たれへんのとちゃうん、と思いながら現場に9時半ごろに着くと・・・8時半から打設開始のはずなのに、うちのスタッフはじめみんな手持ち無沙汰にミキサー車を待っている。

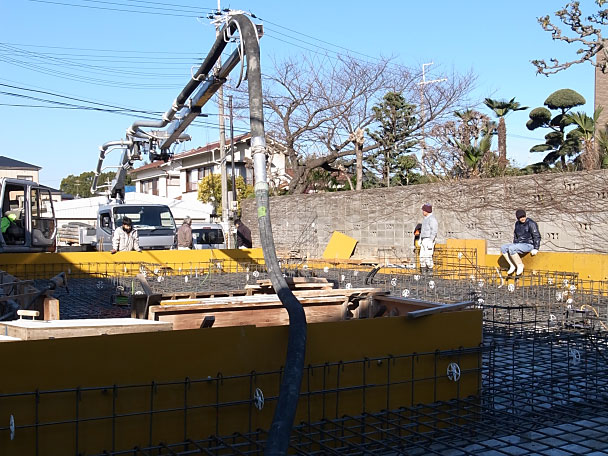

手持ち無沙汰
待っていたお陰もあってか現場の雪は既に融け、打設可能な状態に

聞くと生コン工場の砕石が降り積もった雪のために早朝は凍結していてコンクリートを調合できず、ミキサー車の出発が遅れているとの事。ちなみにポンプ車も現場に来た時点ではポンプが凍って動かなかったらしい・・・やっぱり凄まじい寒波だったのでした。

配合試験で、ようやく10時前になってミキサー車の1台目が到着。
予定ではスタッフに任せるはずだったコンクリート配合試験にも立会い、GOサインを出して1時間半遅れでコンクリート打ちがはじまりました。

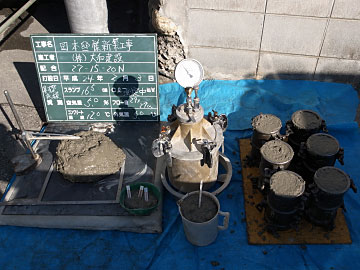

事前に提出されているコンクリート配合報告書通りの品質なのかを様々な試験でチェック
左からコンクリートの流動性を調べるスランプ試験、塩分濃度試験、空気量試験、コンクリート温度の測定、1週間後と4週間後に破壊してコンクリートの強度を調べるための試験体: 3本×2組

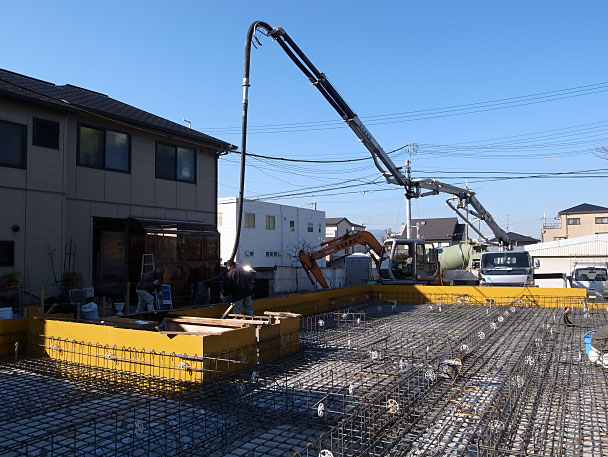

打設開始
10時ジャスト  まずは塀の基礎の底盤から打設開始

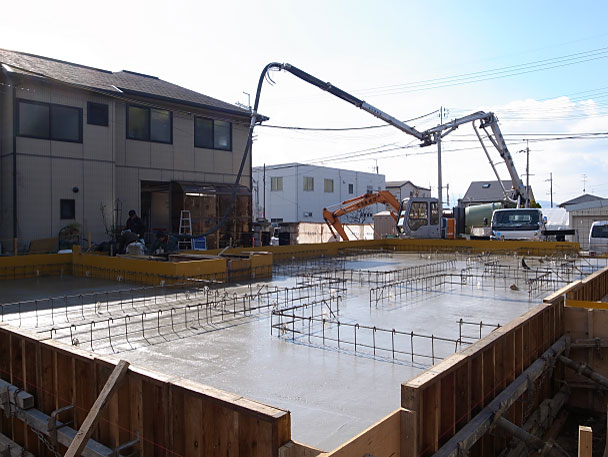

打設完了
14時ジャスト  塀の立上り壁を残して打設はほぼ完了
ちなみにこの間ずっと現場にいたわけではなく最初と最後以外は事務所で仕事してました (^^)


昼休みも取らずの4時間ノンストップの打設、お疲れ様でした!

最後は立春の日恒例、立春大吉のおまじない・・・来週半ばにはまた寒波が来るようですが、風邪などひきませぬ様に。

立春大吉
昨年3月、万博記念公園の梅林で撮った梅を背景に

Posted by masai at 11:27 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2012年02月01日

配筋検査

1200

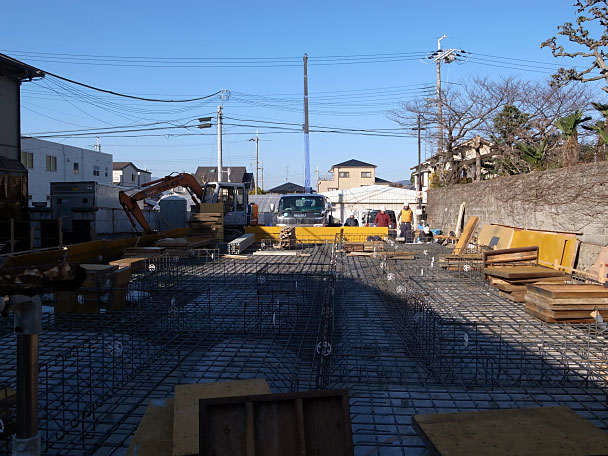

型枠工事
昨日の朝の現場  型枠工事の開始で、型枠を間配りしているところ  以下3点ともGR DIGITAL III

基礎工事が続く<三家族の家>ですが、鉄筋工事が終わり、昨日から型枠工事へ。
今日の午前中にはそれも完了し、お昼前には配筋検査・・・配筋で気になった点は昨日の内に是正箇所を伝えていたので、今日は主に型枠と鉄筋の距離=コンクリートの被り厚をチェックしてGOサインを出したのでした。

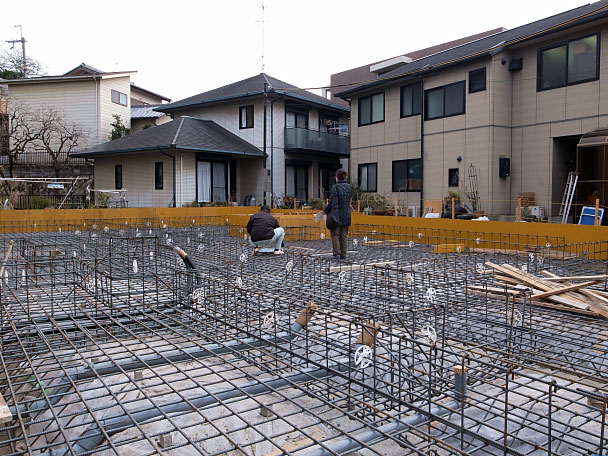

配筋検査
工務店側は私のような風景写真(?)ではなくスケールと黒板を置いてきっちり写真撮影  上はその撮影風景

一日おいて金曜日に1回目のコンクリート打設を予定していますが、必要なコンクリート量は50m³ ・・・戸建住宅としてはなかなかとんでもない量。(^^;

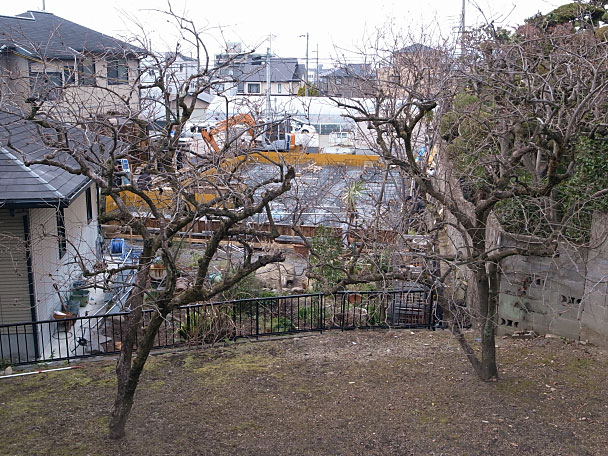

能勢街道から
東側に位置する能勢街道から見た現場・・・やっぱり大きな基礎です
Posted by masai at 15:02 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2012年01月17日

1.17

1194
あの日の朝から17年目・・・静かな朝でした。

ビッグハープ
五月山と猪名川  今朝の通勤道写真から  以下3点ともGR DIGITAL III

今年は東日本大震災後のこの日という事で、例年にも増して特別な日という思いを持っていたんですが、朝7時のNHKニュースのトップはこの追悼のニュースではなかった・・・そんなもんなんかな。

水仙
猪名川岸に咲く水仙

でも、私にとっては建築や住宅設計への考え方が大きく変わった日・・・私たちは決して忘れない!です。

二つの太陽
二つの太陽・・・東北の被災地の皆さんにも暖かな陽射しが早く届きますように

さて、話は思いっ切りズレますが、17日と17年・・・この17という数字は素数の中でもフェルマー数という特別な素数。
3 5 17 257 65537 ・・・と続きます。
で、このフェルマー数の辺を持つ正n角形は定規(目盛り無)とコンパスだけで作図できる事が知られています。
下記のウィキペディアのリンクに正十七角形を作図して行くアニメーションが載っているので見てみてください。最初は何をやってるんやらという感じですが、後半一気に描き上げられる感じがなんとなくダイナミックで面白いですよ。
http://ja.wikipedia.org/wiki/%E5%8D%81%E4%B8%83%E8%A7%92%E5%BD%A2
Posted by masai at 14:22 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2012年01月13日

柱状改良工事

1192
呉服神社
池田のえべっさん・呉服神社 今年も混雑する夜を避け、宵えびすの朝に早々と参拝してきました
以下3点ともGR DIGITAL III


正式に(?)仕事始めとなった火曜日から、いきなりなんだかんだでバタバタ・・・ブログを更新する時間がなく、今ごろえべっさんの写真になってしまいました。(^^;
ちなみにまだバタバタはしばらく続きそうですが・・・。

さて、そんな今週でしたが、<三家族の家>も同じく火曜日から本格的に工事がはじまりました。
まずは柱状改良工事から。

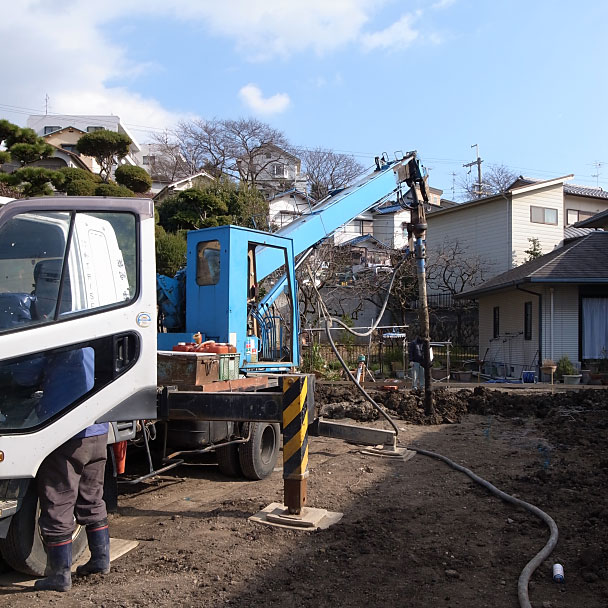

柱状改良1
一昨日の様子

12月16日の記事<地鎮祭>の文末で「表層改良するのか、あるいは深さ2.5mくらいの柱状改良を行うか」と書いていましたが、検討の結果、柱状改良を施す事に決まっての工事・・・杭長さは2.5m前後と柱状改良にしては短いものの、その数、76本!=工事費が。(^^;
基礎面積が広いので、まあ、しゃーないですね。

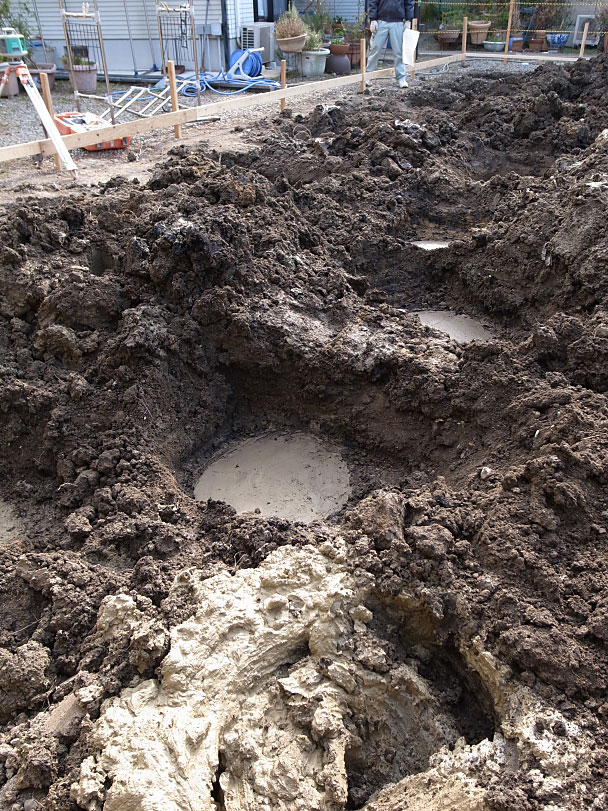

柱状改良2
改良後はなんか爆撃後なみ・・・この丸い改良杭を結んで基礎梁が施工されます

昨日の午前中に改良は完了し、今日からは掘削工事・・・2月下旬頃の上棟に向けて着々と進む現場です。


Posted by masai at 13:56 PermalinkComments(2)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2011年12月16日

地鎮祭

1184
昨日の朝は<三家族の家>の地鎮祭。

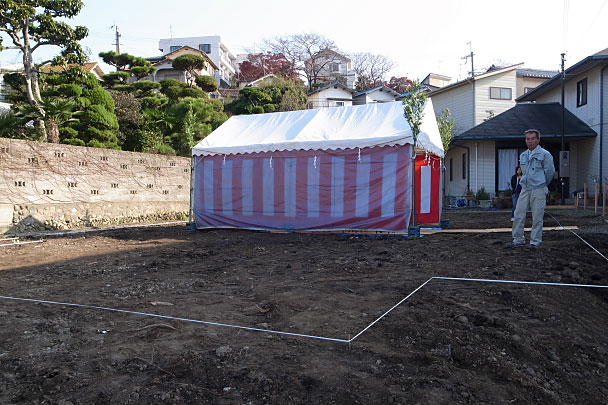

地鎮祭
地面に張られた白縄は建物の大きさを示した縄張  以下4点ともGR DIGITAL III

鉢塚ご町内の神社といえば、境内に鉢塚古墳がある五社神社・・・その神職さんを招いて地鎮の儀は厳かに晴れやかに、つつがなく執り行なわれました。

祭壇
紅白幕の中の祭壇  修祓・降神の儀前

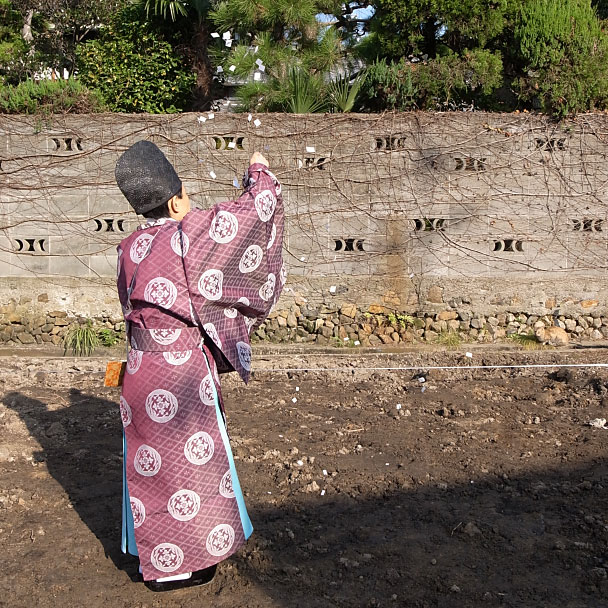

四方祓
四方祓

という事でいよいよ本体工事へ・・・なんですが、基礎工事の前に、まずはスウェーデン式サウンディング試験を行って地盤の状態を調査。

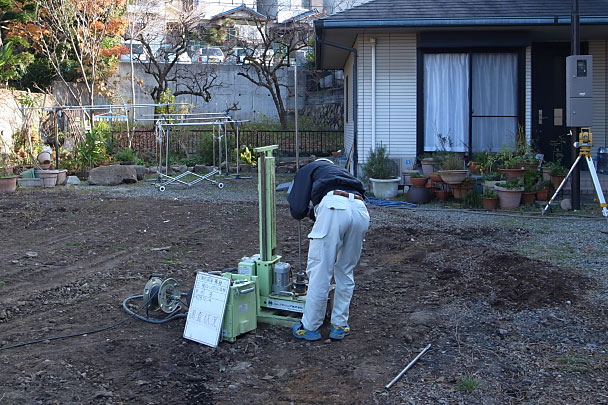

地盤調査
地縄内の四隅と中央の5ヶ所で調査

前回の記事<埋蔵文化財試掘>で、どうも地盤状況は悪そう、と書きましたが、調査の結果はそれを裏付けるもの。
地表から1m強くらいを基礎下全面に渡って表層改良するのか、あるいは深さ2.5mくらいの柱状改良を行うか、コストもにらみながら検討中、といった今です。
Posted by masai at 10:40 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2011年12月12日

埋蔵文化財試掘

1183

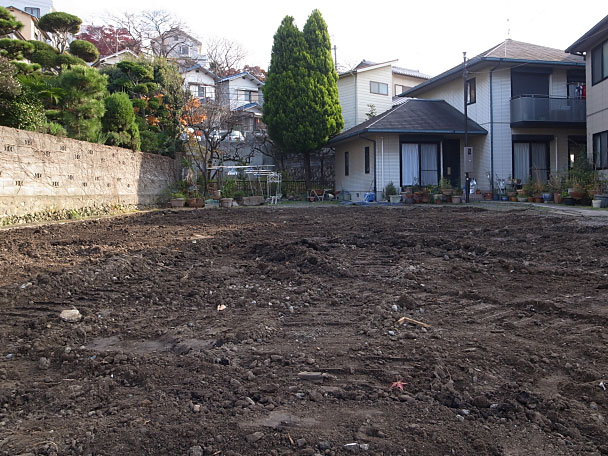

更地
更地となった<三家族の家>の敷地  以下4点ともGR DIGITAL III

1週間ほど続いた解体工事が完了し、更地となった<三家族の家>の敷地。
それを受けて今朝は池田市教育委員会による埋蔵文化財の試掘調査が行われました。

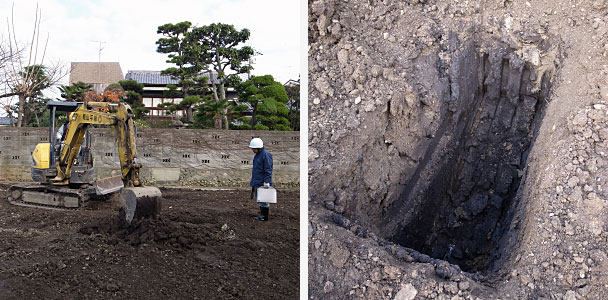

試掘
教育委員会の担当者の指示で、穴を掘って行きます

敷地近くには尊鉢厄神(下写真)や鉢塚古墳などがあって、それなりに歴史のある場所なので、なんぞ出るのでは、と思って立ち会っていましたが、何も出ず、というか、黒い泥土ばかり。

尊鉢
厄神大祭の際にはごったがえす参道も今朝はひっそり

なにか重要なものが出土したりすると、本格的な発掘調査となって工事が止まってしまう可能性もあったので、何も出なかった事は幸いなのですが、問題は泥土。
昔は池か沼だったかというような感じで、見ている間にも水が湧いてくるようなフニャフニャの腐葉土・・・地盤調査はこれからですが、どうも十中八九、地盤改良が必要となるような軟弱地盤のよう。
増えるコストは仕様変更などどこかで調整しなければ・・・。どうも、そんな風になりそうな気配です。
Posted by masai at 11:53 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2011年12月05日

紅葉の盛り

1181
今、事務所の窓から見える空は一面の雲の覆われていますが、通勤の時分は雲一つない快晴だった今朝・・・その分、放射冷却現象でめちゃ寒!の朝ではありました。

猪名川
猪名川とビックハープ(斜長橋)  以下4点ともGR DIGITAL III

でも、そんな冷え込みのお陰なのか、葉の色づきが遅れていた池田の五月山公園&伊居太神社界隈のイロハモミジの紅葉もようやく見頃に。

伊居太神社参道
伊居太神社参道
社務所前
社務所前のイロハモミジ・・・毎年この樹の紅葉が境内で一番早い
紅葉
参道を覆う樹々・・・こちらの樹はいつも遅めの紅葉  写真徒然関連写真: 黄染め

今週は天気がころころ変わるようですが、晩秋の一日、紅葉の名所も良いですが、池田・五月山へもぜひお越し下さい、と、今回は池田の観光案内でした。(^^)v
Posted by masai at 11:54 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2011年12月03日

怪獣

1180
怪獣の正体は解体工事のクラッシャー・・・。

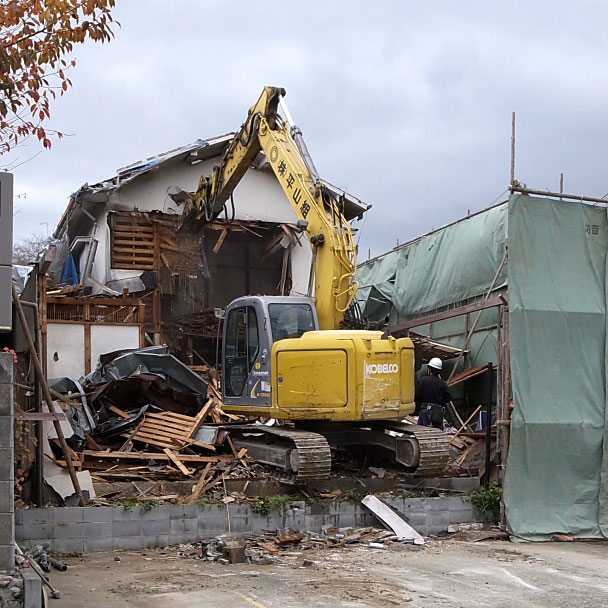

解体工事
バリ、バリバリバリ・・・頑丈な壁や梁も、あっという間に破壊されます  GR DIGITAL III

先週、工事契約も無事締結に至り、昨日から工事がはじまった<三家族の家>。今日からクラッシャー(重機)を入れて、既存家屋の本格的な解体工事がはじまりました。
という事で、事務所の近所なんで昼飯食べついでに、チラ見に。
住まい手Oさんが長年住み続けてこられた空間、暮らしの場。そんな感慨は横に置いたとしてもなく、やっぱり古い家屋がバリバリと破壊されて行くのを見るのはなんだか哀しいもの。
でも、これは新たな門出の一歩・・・これから紡いで行く暮らしのための第一歩。だからこそ私たちの仕事は、より快適な住まいの構築をめざして頑張らねば!なのでした。
Posted by masai at 18:09 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2011年11月18日

工事契約用図面

1174
ナンテン
事務所近くに実るナンテン  GR DIGITAL III
我が家のナンテンなんてもう既に、だいぶ小鳥たちに食べられて悲惨な感じですが、このナンテンはよく実が付いてます


11月4日の記事で「工務店決定にはもうしばらく時間が掛かりそう」と書いていた<三家族の家>ですが、先週には工事をお願いする工務店も決まり、先ほど工事契約用図面も整って、週明けには工事請負契約締結の運びとなりました。

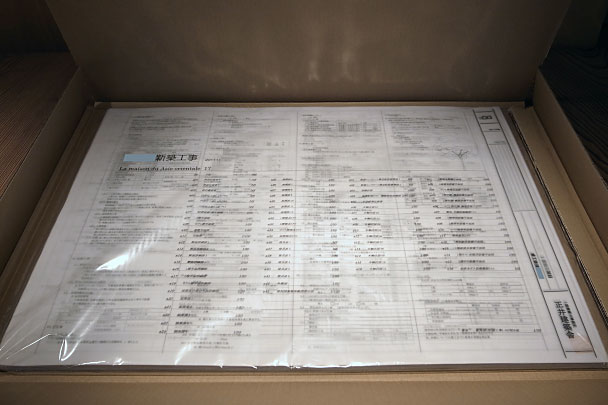

契約用図面
工務店とは別途工事となる家具工事の図面も含めA2判プリントで87枚・・・とても一戸建て住宅とは思えない分量 (^^;
トレーシングペーパーへの印刷になっていますが、これは、これらの原稿からさらに青焼き印刷の製本図面を作るため
最近は白焼き(普通のコピー、というか普通紙印刷)での製本も多く、その場合はPDFデータで図面を渡しますが、今回は工務店の達て希望で青焼き製本に・・・まあ、現場では白焼きより青焼きの方が見やすいのは確か


この<三家族の家>は赤杉普請の茶室や桧普請の和室など造作材・仕上材に凝った部分が多く、ために材木費はかなりの値段になるだろうな、と予想していたのですが、一番安い値段を提示してくれた工務店は明細をチェックすると、あまりにも安すぎる=こちらの考えている質の材木が確保できないかも、の不安が。
2番値入れの工務店の場合は、かなりの予算オーバーとはなるものの材木明細は適切・・・しかも品質にはまず間違いのない奈良・吉野材。
これは悩みどころと、住まい手Oさんご家族と思案していたのですが、最後は三世帯の大御所(お父さん)の「まっ、なんでも真ん中がええんちゃうか!」との鶴の一声で、2番値入れの工務店に依頼する事に決定!
ご予算も増やしていただき、これといった減額変更もなしでお願いする事に!・・・設計者冥利に尽きる、なかなか痛快・壮快・豪快な工務店決定の瞬間でした。!(^^)/
という事で今回お願いすることのなった工務店は、<五月丘の家>に続いて大和建設さん。
この住まい手Oさんの心意気に応えて、ぜひ最高の仕事をしてもらいたいものです・・・期待しています。(^^)v
Posted by masai at 16:12 PermalinkComments(0)TrackBack(0)
Copyright © 2005-2012 建築設計事務所 正井建築舎

2011年11月15日

通勤道 15

1173
4月11日の記事以来、久々のシリーズタイトル<通勤道>。
ようやく朝の冷え込みが体にグッとくるようになってきたここ池田川西界隈ですが、その分空の青さは増してくるようで、シャッターも心地よく切れるような・・・今日はそんな通勤道写真から。

のせでん
能勢電・絹延橋駅北の踏切にて  以下4点ともGR DIGITAL III
川鵜
空を舞う川鵜の群れ  すぐ横は猪名川
落葉
池田文庫にて
紅葉
紅葉真っ盛りのナンキンハゼ  辻ヶ池公園にて

話は変わりますが、最近のニュースを見ているとギリシャやらイタリアやらTPPやらオリンパスやら、やたら経済関連のニュースが目に付きますよね。
思うに、これらに共通していえるのは、問題や課題をほったらかしにし先送りしてきた結果の大騒ぎ、と受け取れる点。
他山の石以て玉を攻むべし by 詩経・・・自分の仕事にも役立てたいものです。
