今朝は高槻市で一昨年末に竣工した＜奥天神の家 I＞の一年点検。
施工を担った大和建設の福永氏らと共にお伺いしました。

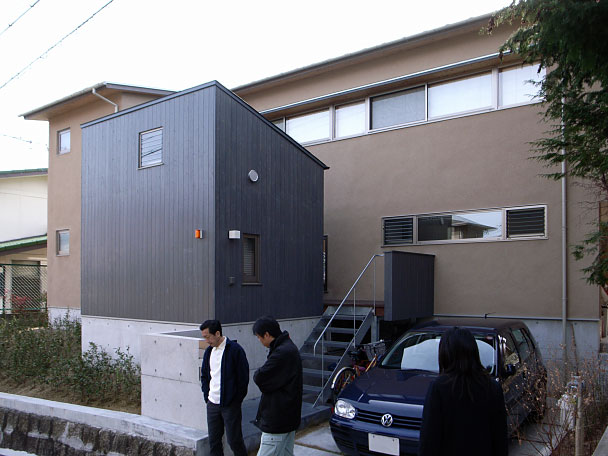

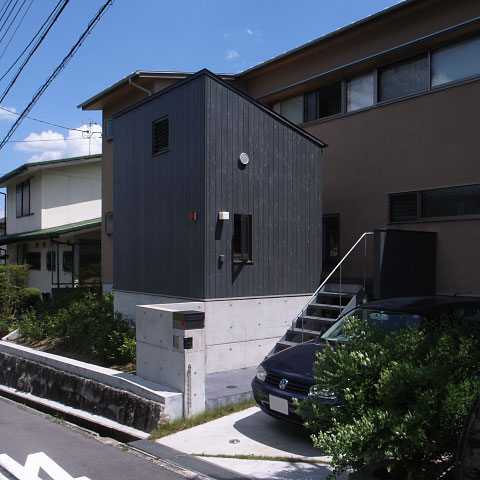

竣工時よりも色が落ち着いたように見える外観　杉板張キシラデコール塗の書斎小屋と土モルタル塗の母屋
中央は住まい手Ｎさんと福永氏　2点ともGR DIGITAL　レタッチ・トリミング

一年点検とは言っても、すぐ近くで＜奥天神の家 II＞（Ｎさんの奥様方ご実家のリフォーム工事： ブログ非公開）が工事中ですので、いままでにも何度かお邪魔していて、その際に木材の乾燥収縮に伴う漆喰壁のチリ切れなどはチェックしていたのですが、今回改めて総点検。チリ切れに加えて建具関連の不具合などをチェックして補修を指示。また若干の追加工事のご依頼もあったりでお昼前には点検作業を終えました。

Ｎさんご夫妻からは「１年を通じてほんと快適で、家族の間の軒の出も（冬は日が射し込み、夏は陽射しをカットしてくれて）ほんとに絶妙というのがよくわかりました」などのご感想を頂いて、こちらとしても嬉しいかぎり。

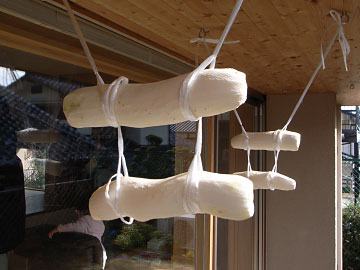

左の写真はその「絶妙な」軒下に干されていた大根・・・今の季節を感じさせてくれる風物だったのでパチリ。
吊るすのには工事中に紹介した＜丸環＞が使われています・・・やはりこの丸環は便利です。(^^)

点検の後は施工工務店も同じなので、そのまま＜奥天神の家 II＞の現場へ。
＜高台の家＞に続いて、こちらも工事が佳境。来週日曜日の再入居に向けて、もう一頑張りの現場です。

気象情報
明日は＜高台の家＞の完成見学会ですが、篠山の天気は曇りのちミゾレまたは雪の予報。気温も日中でも０℃を大きくは超えない予報です。
特にお車でお越しの方は、くれぐれもご注意下さい。会場にてお待ちしております。

0611
前回の＜急傾斜地の家＞の現場の様子をお伝えした記事＜硝子工事＞ではFIXガラス窓（嵌め殺しで開かない光を取り入れるだけの窓）の施工の模様をお伝えしたわけですが、それに話を繋げて今回は、開く窓でのちょっとした工夫の話をしてみたいと思います。

住宅の設計で開いたり引いたり動く窓のデザインを考える場合、意匠面だけで考えれば半既製品のアルミサッシや樹脂サッシよりは木製建具やスチールサッシを採用した方が空間に即した様々な形やディテールを工夫する事ができ、空間デザインにとって開口部の設えが特に重要な要素の一つであるが故に、空間全体の演出という点からも優れていると言えます。
でも、その場その場で一から造る木製建具の場合には、よほど凝ったディテールと厳選された木材を使わない限り（＝ドカッとコストアップ）気密性に問題を抱えますし、経年変化による劣化も気になります。
また、スチールサッシの場合には製作費がこれまたドドーンと掛かる上に、ヒートブリッジによるサッシ枠（表面だけでなく内部共）での結露はよほどの対策を講じない限り避けられませんし、ディテールによってはかなりの重量ともなるため構造が木造の場合には構造体への負担も増します。
近年は木枠を使って半ば既製品化されたいわゆる木製サッシも様々なメーカーで造られ多く出回るようになってきており、中には木の素材感を生かした空間であればかなりマッチする優れたデザインのサッシも見受けられるようになってきましたが、開口はできるだけシンプル、といった空間デザインの場合にはたとえ単体のデザインとしては優れていようともその大きな木枠（障子框といいます）はやはり不粋なものとなります。

ちょっと余談気味な話ですが、建築雑誌に掲載されるような住宅にやたらとFIX窓が多用されているのは、簡単なディテール＝ローコストで枠を消し去ったシンプルな開口部が造れるから、でもあります・・・もちろんその窓は開きませんから、そんな窓ばかりで設えられた住宅は、私の場合、写真を眺めているだけでもなんだか息苦しく感じたり。(^^;
もちろん私も前述の記事＜硝子工事＞のように様々な理由から所々にFIX窓を採り入れますが、やっぱり住宅では大半の窓は開かないと・・・そう考えています。

ところがそんな開閉可能な窓にはしたいものの、時に、ここは障子框がないシンプルな開口として見せなければ空間が締まらない、という場合が出てきます。
あぁだけれども予算は限られているし、気密性の確保や経年変化も考えないと・・・そんな時に私たちの事務所で採用する定番のディテールが、アルミサッシ（樹脂サッシでも同じ）の中でも最もローコストな引違い窓を使った隠し框納まりの引込み窓です。

文章が長くなりました。

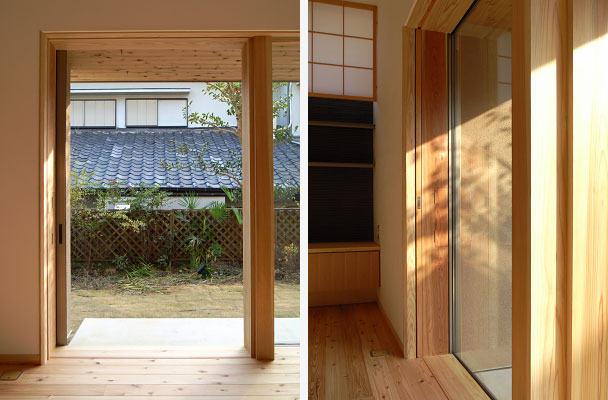

百聞は一見にしかず・・・＜奥天神の家 I＞家族の間に設えた隠し框納まりの窓です。

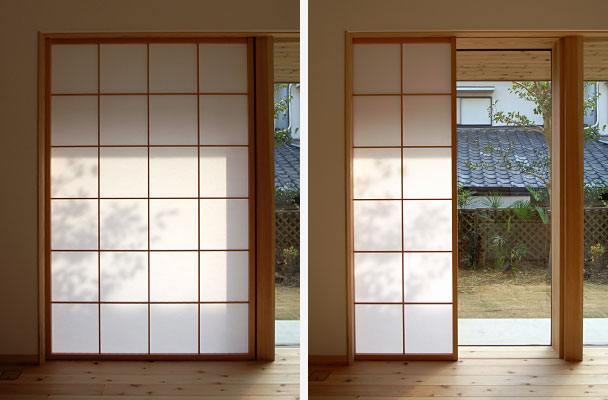

左： 明かり障子も閉めている状態。
ここでは明かり障子も引込み戸で設えています・・・余談：業界人向けの話ですが、この写真では右手の柱と障子の間にあるスリットが吊り込みのミソ。わかりますよね？
右： 明かり障子を壁内の戸袋に引き込んでいる途中。

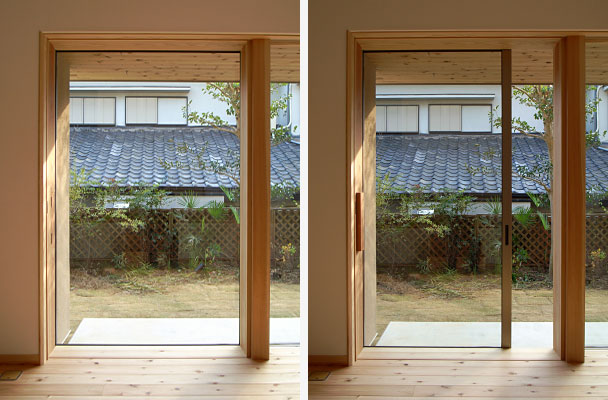

左： 明かり障子を引き込んだ状態・・・不粋な枠がないガラス面だけのシンプルな開口部。
右： でもFIX窓ではなく、このようにガラス障子も壁に引き込む事ができます。


左： ガラス障子も引き込んだ状態。撮影時ははずしていますが、もちろん網戸も引込みです。
右： 引込み側枠周り詳細。枠中央部の小扉はクレセントを締めるためのもの。


平面詳細図　この住宅ではサッシ外部に外物置（図右下）を設けたため若干納まりは複雑です。
ちなみに扁平柱からは左手は約2.6m×2.0mの大きなFIX窓。

隠し框納まりは、なにも私たちのオリジナルディテールというわけでもなく、昔からある工夫ですが、（たぶん）ここまで徹底してやっている事務所はあまり見かけない・・・その辺が、まあ、その、ちょっとした自慢かも(^^)、です。
ただ、気密性・耐久性に優れながらも超ローコストな住宅用アルミサッシ引違い窓を使っているとはいえ、ディテールを実現するための大工職の手間はそれなりに・・・で、全体のコストバランスを考えると要所でしか使えないのが難点ではあります。

けれども、そんな工夫から生まれた空間は、写真ではなかなかお伝えできないものの、デザイン面だけでなく温熱環境面からもやはり他では得がたい居心地の良いものと考えていますし、住まい手の方にはそれを実感していただいています。

そしてここからはチョイと宣伝ですが、この隠し框納まりは来月末に見学会を開く＜急傾斜地の家＞でも採用・・・そう、見学会に参加されると実感もしていただけるというわけです。(^^)v
今回は高所の窓にもかかわらず、求めようとする空間から考えるとどうしても腰壁の高さを低く抑えてかつ大きく開きたい！という結論になり、故に落下防止などの安全面にも一工夫した納まりともなっています。
この窓を見るだけでも見学会参加の価値有り。←ほんまに？(^^;
と思ったら、ぜひ、来て見て、その空間や私たちの設計ってこんな風、を体感してみて下さい。

---



0518
今日は朝から昨年12月に竣工した＜奥天神の家＞へ。
いまにも降り出しそうな空模様でしたが、最寄りのバス停でバスを降りるなり雨(^^;・・・でもその分、庭で咲いていた西洋紫陽花はより美しく見えました。


奥天神の家の庭に咲くセイヨウアジサイ

で、用件は竣工図（設計完了時点から工事中に変更した部分を訂正した設計図書）をお渡しするため・・・。
竣工後半年も経ってから竣工図というのも実に怠慢な話なのですが、今年に入ってからの忙しさと住まい手のＮさんの「いつでもいいですよ」という言葉についつい甘えていたら半年も経ってしまった、という次第。
でも内心は、私が来るのを心待ちにしておられたようで、申し訳ないやら何やら・・・(^^;
やっぱり（当たり前の話ですが）何事も迅速に！と反省。m(_ _)m



そんなこんなで約半年ぶりの訪問となったわけですが、毎度の事ながら、半年も経つと杉の赤身・白太の色合いは落ち着きを見せはじめ、それによって、まず素材、ではなく空間自体にすっと目が向くようになり、その場の雰囲気の良さをより直感できるようになってきている、と感じられました。

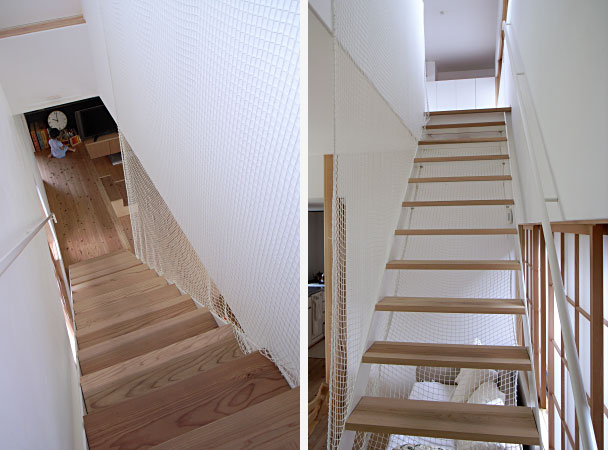

そんな中、上の写真で目に留まるのは階段に張られたネット、だと思います。

左は見学会の時の写真ですが、この時も、その後の竣工写真撮影の際にもネットはありません・・・引越し後に張ったものです。
このような存在感を和らげたオープンな階段は、元気な大人だけの住まいなら別にどうという事もありませんが、お子さんが小さい場合やお年寄りと同居の場合はやっぱり危険。
危ないという理由で左のオープンな側に手すりや手すり壁を設けるのは簡単な事ですが、そうするとこの空間は重苦しいものになってしまいます。
お年寄りが居られる場合は致し方ない事ですが、小さなお子さんの場合、危ないのはせいぜい小学校２・３年生くらいまでの事。
それが為に、ずっと重苦しい手すりと暮らして行くのはどうかな、と思えるプランや空間になる事があり、この＜奥天神の家＞の場合も一目瞭然、そんな空間になりました。

そんな場合にご提案するのが、このネット張り・・・まあ、私に限らず、多くの建築家や工務店がやっている事で特別な事でもないんですけれども。
お子さんが小さく危ない間だけ、ちょっと目を瞑って、ネットを張っておき、大きくなったら外して、本来の空間を楽しむ・・・そんな仮設的手法の一つです。
私の手掛けたものでは＜塚本の家＞の階段手すりもこの手法。
でも、こちらはもうお子さんもそこそこ大きくなられているはずで、既に外されているかもしれませんが・・・。
＜塚本の家＞も竣工後早４年。近々にでも一度お邪魔しなければとは思っていますが・・・。

0451
１２月はじめに引越され、年末年始も終って少し落着いてきた奥天神の家。
工事に携わった方々に感謝したい、との住まい手のご意向で、昨夜はこんな竣工パーティーを開いて頂きました。
本来なら全職方が揃わなければならないところですが、なかなかそうも行かず、大工・製材・左官・塗装・土工・電気の各職方に、大和建設の監督と社長、それに私とスタッフというメンバーでしたが、美味しい料理とお酒、そして楽しい時間を過させていただきました。

ただ、あまりに料理と焼酎が美味しかったので、ちょっと飲み過ぎ、最後の方は記憶が断片的(^^;・・・ああっ、またも酒に呑まれてしまった。
反省.....(_ _‖
今朝、早速に住まい手はじめ各方面にお詫びの電話。
まあ、暴れたりせず(？)、ただご陽気に酔っ払っていただけのようなので、それが救い、っていけませんね。
反省.....(_ _‖


GR DIGITAL　酔っ払う前の写真

でも、ほんとうに楽しい一夜でした。
住まい手のＮさん、お手伝いいただいていた妹さん、改めまして、ありがとうございました。m(_ _)m

0446
昨日、＜奥天神の家＞の竣工写真が写真家の松村芳治さんから届きました。
今回は住まい手がアルバムに纏める事をご希望されたので、久々に竣工写真アルバムを作ってもらいました。
ちなみにうち事務所の分は経費節約のため(^^)、いつものバラのプリントで・・・。
竣工写真の撮影代をどこから捻出するか、っていうのは設計事務所によっても、また建築の規模や用途によっても違ってきますが、うちの場合、個人住宅では撮影代は原則、当方負担。
で、住まい手や施工工務店がプリントやアルバムを希望された場合には、そのご希望に応じて、実費＋少々の経費をいただいて、各々の分を作成しています。
設計事務所によっては、予算オーバーで減額変更を余儀なくされた場合でも、見積りに計上する事を指示した竣工写真代は絶対に削らない、という強気な事務所もあるようですが・・・うちは弱気な事務所なので(^^)、例え見積時に一旦は計上してもらっていたとしても一番最初に削ってしまいます。
削らないまま出精値引きをお願いして、実質上はチャラになっていたとしても、契約見積書に残っている以上、それは結局、施主負担という事ですから、廻りまわってどこかで工事自体にしわ寄せが来るわけで、そんな事をしていたら本末転倒って、私なんかは思ってるんですけどね・・・。



そんな話はさておき、やっぱりこうやってアルバムに綴ると良いもんです。
このアルバム帳がまたイイ。上の写真ではよくわからないかもしれませんが、装丁が布（たぶんコットン）張りのクリアホルダーファイル。
以前、松村さんから聞いたところでは、確か、特別に作ってもらっているオリジナルのファイル、という事だったように記憶しています。
こういうアルバムにはお約束の、工事名称・竣工年月・設計・施工も銀文字で彫り込まれていて、立派！
これから建てられる住まい手の皆さん（＆工務店の皆さん）も竣工写真はぜひアルバムで・・・自らはバラのプリントしか注文しないくせに、人には勧めます。(^^)

なにかアルバムの営業みたいになってしまいましたが(^^;、もちろん、中判（6×9）のフィルムからプリントした写真自体も素晴らしいもの。
特に下に並べた家族の間を玄関側からキッチン方向に見た構図なんて、どのカットも「ええなぁ」と思う写真です。
この空間を説明するだけなら、一番上の写真だけで十分かもしれませんが、やっぱり下の２枚も写真＝記億として捨てがたく選んでしましました・・・ただ、他にも少しずつ構図や光線の具合いが異なったカットをたくさん撮ってもらっていて、ほんとは全部チョイスしたいところでしたが、なにぶん予算の問題があるので、断腸の思いで絞り込んだ（私に取っての）ベストショットの３枚です。

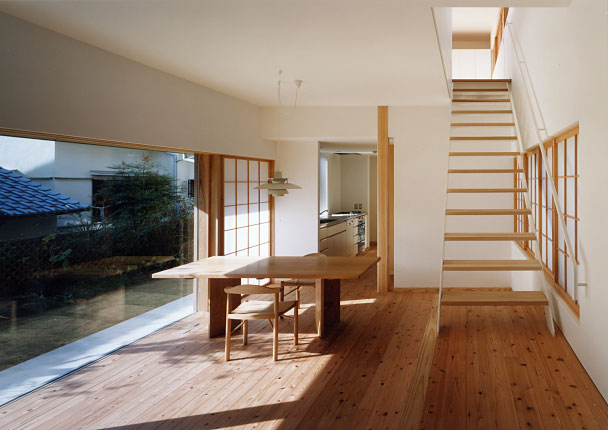

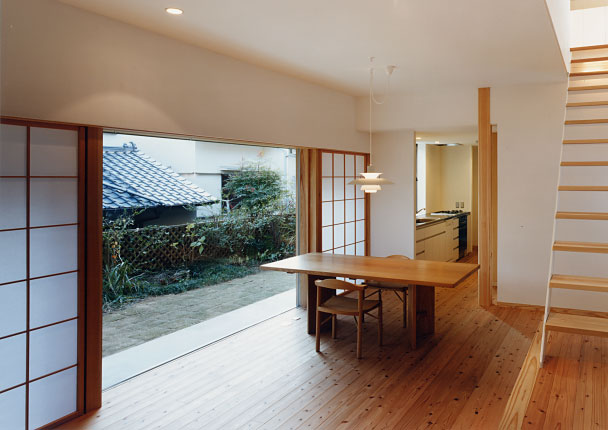

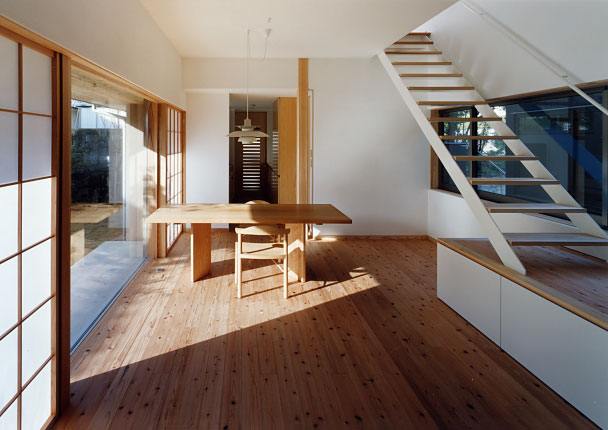

１階家族の間を東から西に見る　正面奥はキッチン　右手、窓の外にはアプローチデッキと離れの書斎


家族の間とキッチンの境に建てた大黒柱は吉野桧無節の５寸角面取り柱　階段は鋼板側板に吉野杉板


床：吉野杉本実板張　壁：薄塗漆喰塗　天井：水性エマルション塗料塗
キッチンワークステーション：正井建築舎オリジナル　食卓・椅子：木曽三岳奥村設計所　ペンダント：PH5 PLUS

尚、掲載の画像はプリントからスキャンしたもので、実際のプリントとは色合い・コントラストは異なります・・・実際のプリントの方が断然美しい事はもちろんです。

0420

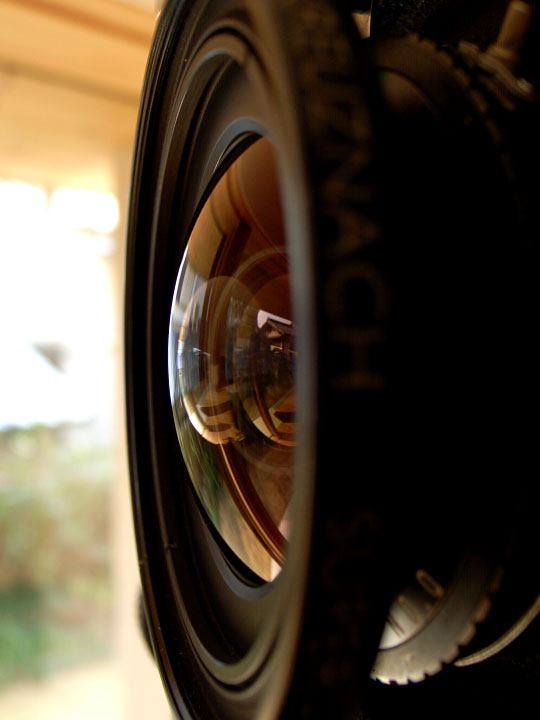

大判カメラ用＜Super-Angulon＞の前玉に映る＜奥天神の家＞の家族の間。
と言っても私のカメラではなく、写真家・松村芳治さんのカメラ。
そう、昨日は朝早くから日没まで＜奥天神の家＞の竣工写真撮影でした。
画像をクリックすると拡大画像（540×720）が別ウィンドウで開きます。

GR DIGITALを手にして以来、ほとんどフィルムカメラを使わなくなってしまった私ですが、１年以上の時を積み重ねた仕事の結晶である竣工写真は、やっぱりフィルム、しかも中判以上じゃなきゃね、という事で、毎度、プロに撮影を頼んでいます。
下左は夕景を撮る松村さんと助手の大前さん。撮影のフィルムフォーマットは６９サイズ。
下右はカメラ全容。泣く子も黙る＜ARCA SWISS＞のビューカメラ。
電子部品など一切なく、ＧＲ君のようなコンデジとは対極に位置するカメラで、その金属削り出しレールの精度やスムースな動きには、いつ見ても惚れ惚れさせられる逸品。



そんな超メカニカルカメラの横で、前日届いたばかりの空色ＧＲ君がDEBUT！
ここに掲載の写真は、全て空色ＧＲ君で撮影したものです。
アルカスイスと空色ＧＲ君・・・撮影現場ではその出生の違いになにやら壮絶なものを感じましたが(^^)、「写真を撮る道具」という根本はまったく同じ。
それぞれに得手不得手の撮影条件もあったりで、やっぱりカメラって面白い道具だなぁー、と思っていました。

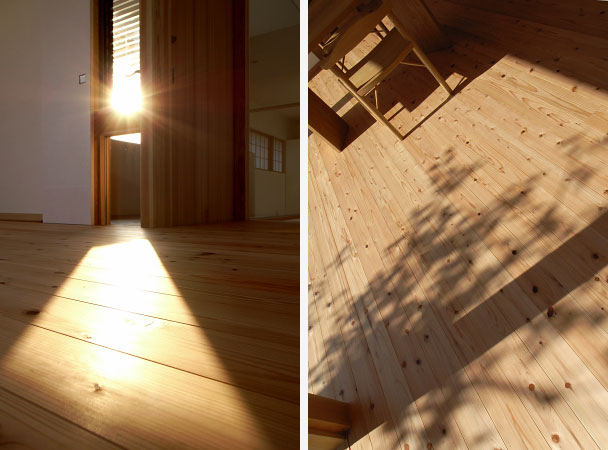

なので、ここでは機動力のあるコンデジならではの構図で撮った２カットを掲載。

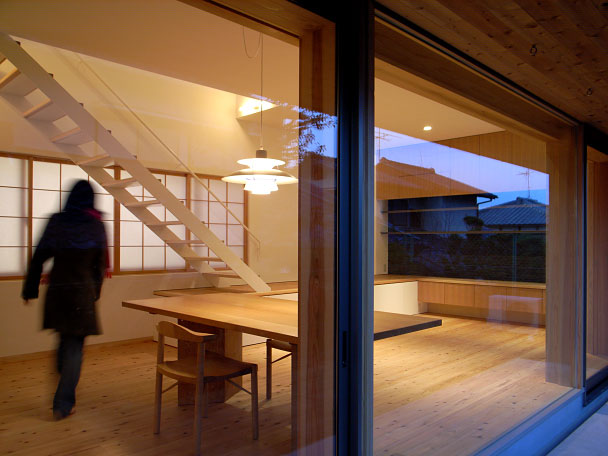

左：夫婦寝室　右：家族の間



最後に地球の自転との戦いのような夕景を慌しく撮って、無事終了。
朝６時半起きだった私は、もうその頃にはヘトヘト(^^;
それに比べて、松村さんの元気なこと。とても、同級生が定年を向かえる歳（本人談）には見えないバイタリティに感心・・・というか日頃の運動不足を自戒せねば、ですね。(^^;
それはさておき(^^)、そんな元気さで撮ってもらったポジの上がりが楽しみな＜奥天神の家＞です。


GR DIGITAL 40100010　　ISO100 F2.4 1/7 プログラムAE WB：自動 画像設定：マニュアル
手持ち撮影　ノートリミング　リサイズ後シャープネス処理

そうそう、以前に撮ってもらった＜苦楽園の家＞のポジ選び＆プリントも遅ればせながらこの日に発注。
そちらの仕上がりも楽しみです。

0418
昨日と今日開催した＜奥天神の家＞の完成見学会。
昨日は時折り晴れ間は覗くものの雲が多く、昼過ぎには通り雨にも降られたりしたあいにくの天気。
今日は晴れ時々曇りといったところで空模様こそ、まあまあだったものの、寒気が流れ込んだせいか、かなり冷え込んだ一日。
でも、そんな天気が逆に幸いして、低温水式床暖房の心地よさや杉をはじめとする木の温もりを存分に体感していただける見学会になったのでは、と思っています。
そんな体感をしていただけたのは両日合わせて23組49人の方々。
ご来場いただいた皆様、改めまして、ありがとうございました。m(_ _)m

御礼ついでに＜奥天神の家＞の一端を、いままで記事で掲載してこなかった部分を中心にご紹介します。
写真は全てGR DIGITAL

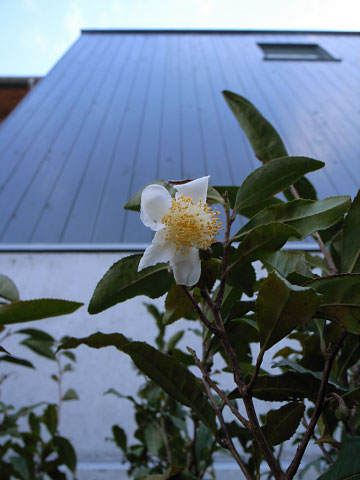

杉板張の外壁を背景に咲くお茶の花。
記事＜茶畑を作る＞で紹介した法面に密植した茶の木です。

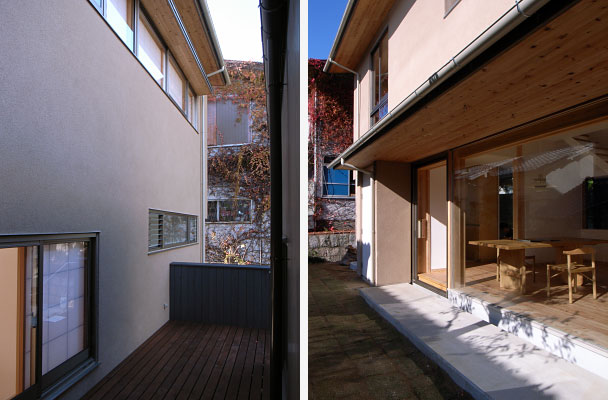

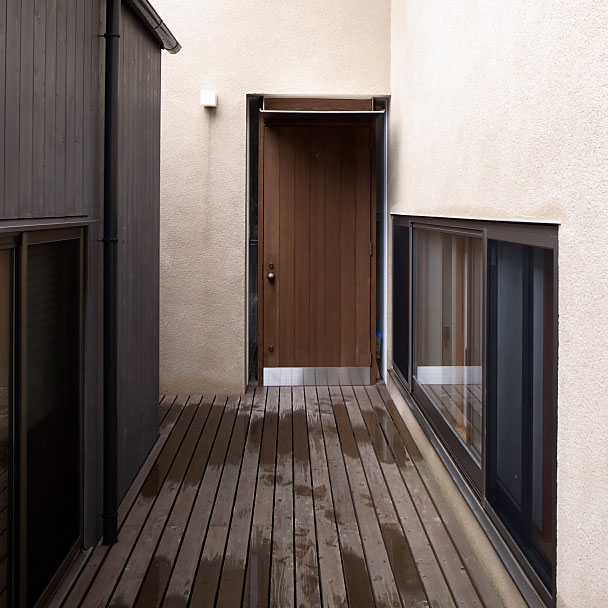

上左写真：玄関から見返したアプローチデッキ。
左手が母屋で右手が別棟の書斎。奥右手からアプローチして玄関へと続く杉板スノコ張のデッキ空間。
上右写真：主庭から見た南側外観。深く取った軒の奥に広がる空間は家族の間。

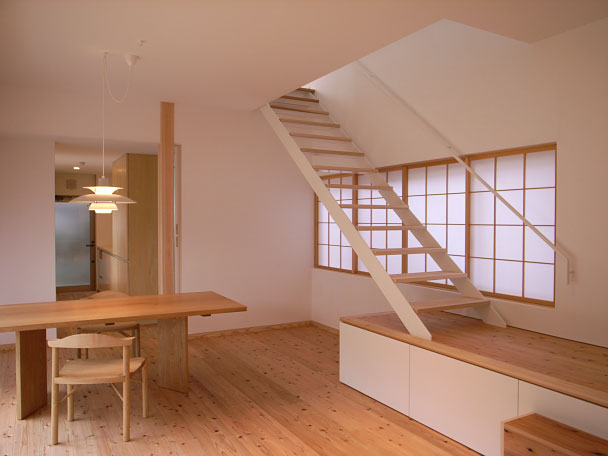

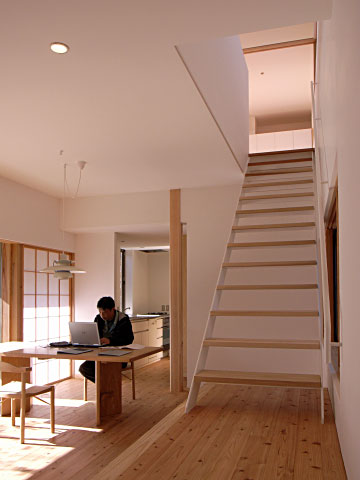

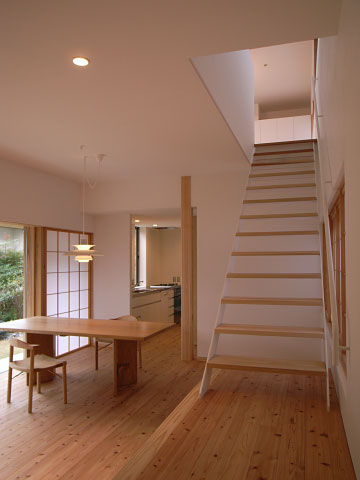

玄関方向から見た家族の間と２階への階段。２階の奥に見えるのは子供の間。
家族の間の奥には少し空間を区切って厨房が続きます。



上写真：家族の間
中央左手寄りに立つのは桧５寸角の大黒柱。障子の向こうが前述のアプローチデッキ。
階段は空間に威圧感を与えないよう鉄骨側板に杉踏板で軽快に。右下に続く段差の下は床下収納。

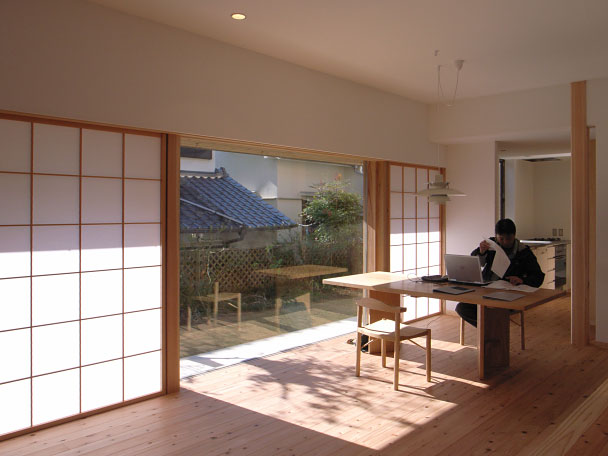

今日、家族の間の食卓で思いっきり荷物を広げているのは施工工務店：大和建設の社長・福永氏。
会場スタッフの応援に来てくれるのはいいけれど、忙しいとか言って終日、うちとは何の関係もない施工図をＣＡＤで描いている。(^^メ
別棟の書斎で描けば、と思うのですが、まだエアコン工事が未完了の書斎では寒いんで、すんません、とか言いながら陽射しと床暖房でポカポカと居心地の良い家族の間に終日居座っていました。(^^)
そんなこの場が、やっぱりこの住まいの空間中心。

0416
今日は午後から＜奥天神の家＞のうちの事務所による最終検査。
問題もなく全て終了、と行きたいところですが、なかなかそうは問屋が卸しません・・・毎度の事ですが。(^^;
大小合わせて20ヵ所ほどの是正項目を指示。
完成見学会は明後日に迫りましたが、残工事もまだありますし、是正項目の中には見学会までには手直しが間に合わない仕事も幾つかあるので、今回の見学会は一部未完成見学会という事で。(^^;

そんなこんな現場ではありますが、新築に合わせて新たに住まい手が購入した食卓と椅子も搬入され、それを目にした時、なんだかんだで１ヶ月近く工期が遅れたこの工事も「これで終わりか」という、これは多分いくら言葉を尽くしても人にはなかなか伝えられない思いというか、感慨が湧いてきた今夕でした。



購入された食卓と椅子は、いずれも木曽三岳奥村設計所の名作＜Ｎテーブル＞と＜ハンペンチェア＞×２脚。
設計段階から「この家の空間に似合う食卓を」とのご要望で、当初はうちの設計でオリジナルテーブルを造ろうかと考えていました。
けれど工事が進むにつれ、この空間には私が設計するものより奥村さんの家具こそがよく似合う、と考えるようになり、お勧めしたところとても気に入っていただけたようで、導入！となりました。
木曽三岳奥村設計所ウェブサイト＞http://www.quiet.co.jp/

ハンペンチェアはクリ無垢材のゆったりした座面を持つ椅子。
Ｎテーブルはナラ無垢材を使ったシンプルで伸びやかなデザインの食卓。
左写真はそのＮテーブルの天板。美しい木目を持ったブックマッチ４枚矧ぎ板で仕上げられています。
その木肌は、住まい手が既にお持ちのハンス・ウェグナーのＹチェアともよく似合いそうです。

ちなみに正面のガラスに写りこんでいるペンダントライトは、ポール・へニングセンの歴史的名作＜ＰＨ５＞。
やはりこの空間のために選んだ品です。
GR DIGITAL　天板本来の色を出すためレタッチでカラーバランスを調整

食卓と椅子、いずれもがＯＭソーラーの開発者でもある奥村昭雄先生が設計し、吉田亞人さん以下、腕のある家具職人たちの手によって丹念に仕上げられた逸品。
決して安くはないけれど、丁寧に使えば一生、いや孫・曾孫の代までも使える作りの家具です。

---



0414
今日の北摂周辺は終日、雨が降ったり止んだり。
＜奥天神の家＞では予定通り今日から造園屋さんが入り植栽工事がはじまったものの、この雨で仕事はなかなか捗らす・・・まあ、こればかりは致し方なし、ですね。

でも、内部では木製建具工事が着々進行。明かり障子も次々と立て込まれて行きました。



ここ＜奥天神の家＞には畳は一畳もありませんが、住まい手のご要望もあって、開口部の視線と光のコントロールに明かり障子を多用しています。

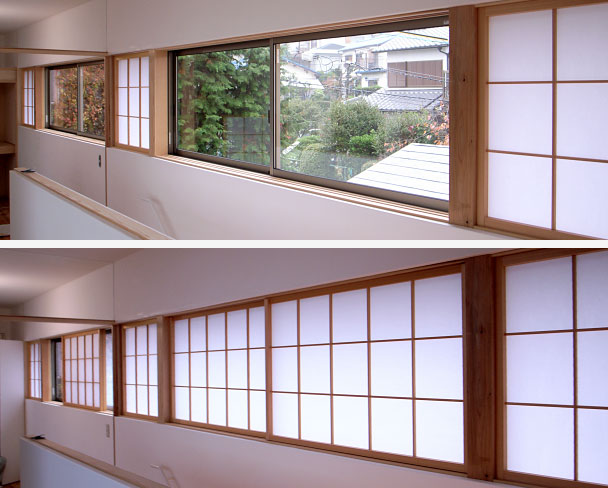

その数、大小合わせて16枚。下写真のように８月５日の記事で紹介したサヴォア窓にも次々と。


以上全てGR DIGITAL

開口部に明かり障子を設えるのか、あるいはカーテンやブラインドを設えるのか。
それは単純に和洋の違いというものではなく、その違い自体が住宅全体の空間デザインを決定づけるキーアイテムともなります。
そんな意味で＜奥天神の家＞は今年竣工した他の２軒、＜牧落の家＞や＜苦楽園の家＞とはまた異なった空間を持つ住まい。その空間を、ぜひ完成見学会で体感してみてください。

---



0412
今日は＜奥天神の家＞の確認検査機関による完了検査。
いつも通り何の問題もなく１０分ほどで終了。今回も検査官は「工務店泣かせの納まりですなぁ」とか「目の保養になりました」とか言いながら帰って行きました。(^^)



上写真は今朝の家族の間の様子。
そして左は模型写真。
まだ塗装が終っていないところがあったり、明かり障子が建て込まれていなかったりもしますが、家具工事とタイル工事（黒い壁はボーダータイル）が終わって模型通りの空間が現れてきました。
まあ、違ってたら大変な事で、同じで当たり前なんですが。(^^)

厨房も当舎オリジナルのワークステーションがセットされ、設備機器類も付いてほぼ完成。
ちなみにワークステーションの仕上げは白色系のメラミン化粧板、天板はいつものステンレストップ、そして引出しなどの金物にはハーフェレを用い、ローコストながらも使い勝手の良いものに仕立てています。


以上、模型写真も含め全てGR DIGITAL

完了検査が終ったとはいえ、竣工までにはまだまだ工事が残っています。
明日には大工職が戻ってきて最後の始末。来週初めには植木や残りの建具も入る予定で、もうひとがんばりの現場です。

---
